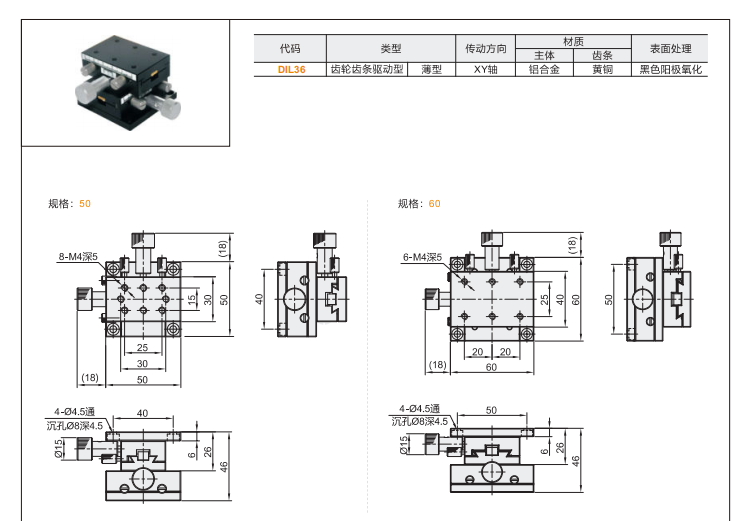

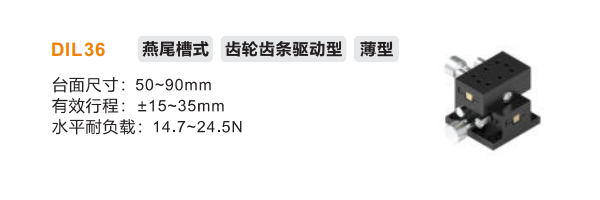

DIL36系列是一款采用超薄燕尾槽導軌與高精度齒輪齒條驅動的緊湊型手動位移平臺，專為空間受限但仍需快速移動和穩定承載的工業應用而優化設計。其低剖面結構特別適合集成到自動化設備、檢測儀器及精密機械中，在有限空間內實現高效定位。

一、核心產品優勢

1、超薄強化結構：

·整體高度較標準型號降低40%，最小厚度僅25mm

·強化燕尾導軌設計，單位面積承載能力提升30%（最大60kg）

2、高效齒輪齒條驅動：

·模數1.5斜齒條+消隙齒輪組，移動速度達0.3m/s

·可選微調手輪（0.02mm/格）實現精細定位

3、精密導向系統：

·刮研燕尾配合面，全行程直線度≤0.03mm/100mm

·內置自潤滑銅滑塊，免維護周期達12個月

4、輕量化材質：

航空鋁合金基體（表面硬質氧化），重量較鑄鐵型號減輕60%

二、典型應用場景

?半導體設備緊湊型定位模塊

?醫療儀器精密調節機構

?自動化電子裝配線

?科研裝置空間優化集成
