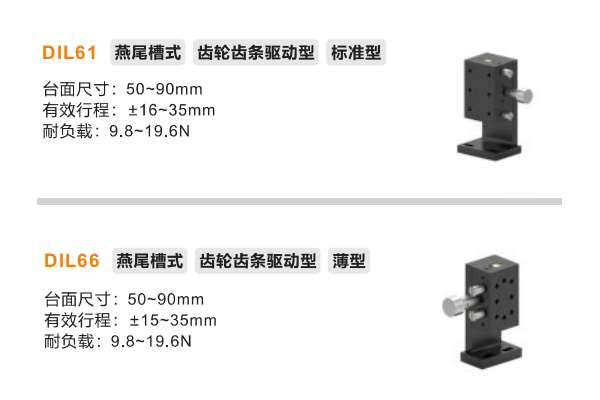

DIL61/DIL66系列是基于燕尾槽導軌與齒輪齒條驅動的手動位移平臺，分別針對標準工業負載與緊湊空間應用優化設計，適用于自動化產線、機械加工及精密定位等場景。

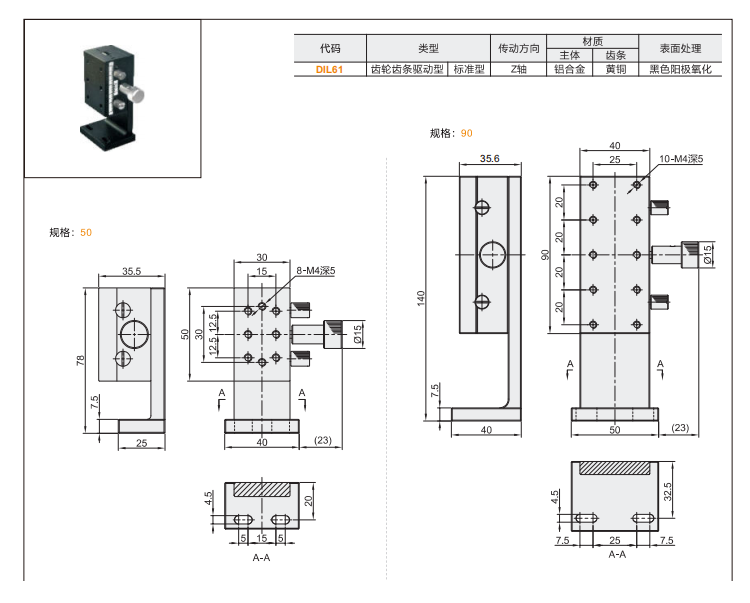

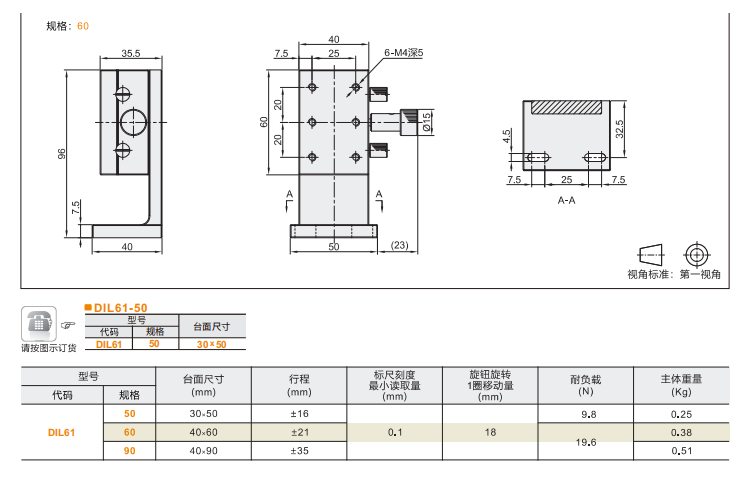

一、DIL61（標準型）核心特點

（1）重載穩定結構：

?加寬燕尾導軌（接觸面比常規型號大30%），最大負載120kg

?鑄鐵基體（HT250），抗振性強，適用于沖擊工況

（2）高效齒輪齒條驅動：

?模數2.5斜齒條+消隙齒輪，移動速度0.6m/s

?可選微調手輪（0.02mm/格）實現精細定位

（3）工業級防護：

?全封閉防塵設計（IP54），內置刮屑裝置

?集中潤滑接口，維護周期6個月

（4）典型應用：

?機床輔助送料定位?焊接工裝調整?重型檢測設備載臺

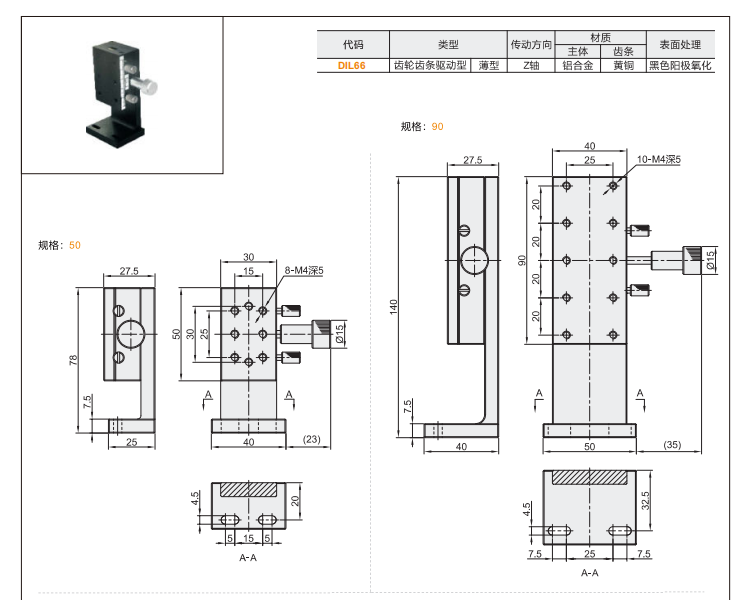

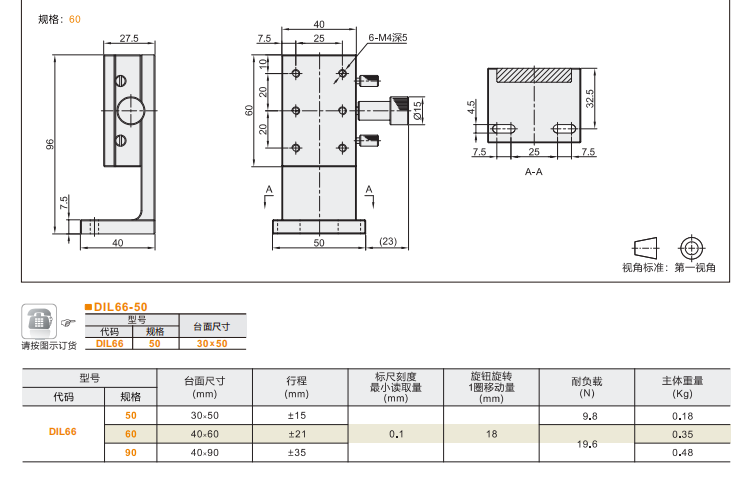

二、DIL66（薄型）核心優勢

（1）超薄空間優化：

?整體高度縮減40%（最薄處僅28mm），適合受限空間集成

?高強度鋁合金本體（表面硬質氧化），重量較DIL61輕50%

（2）精密齒條傳動：

?模數1.5精密齒條，定位精度±0.01mm

?低背隙齒輪組，適合高頻微調操作

（3）快速安裝設計：

?預裝基準面，支持即插即用

?兼容垂直/水平安裝，擴展靈活

（4）典型應用：

?半導體設備緊湊定位?醫療儀器精密調節?自動化電子裝配

三、共性技術亮點

（1）模塊化擴展：支持多軸聯動（XYZ組合）

（2）環境適配：

DIL61：可選耐腐蝕鍍層（化工環境適用）

DIL66：防靜電版本（ESD防護）

（3）智能升級：

?可選裝光柵尺（1μm分辨率）或電動驅動套件
