什么是熱力式蒸汽疏水閥？

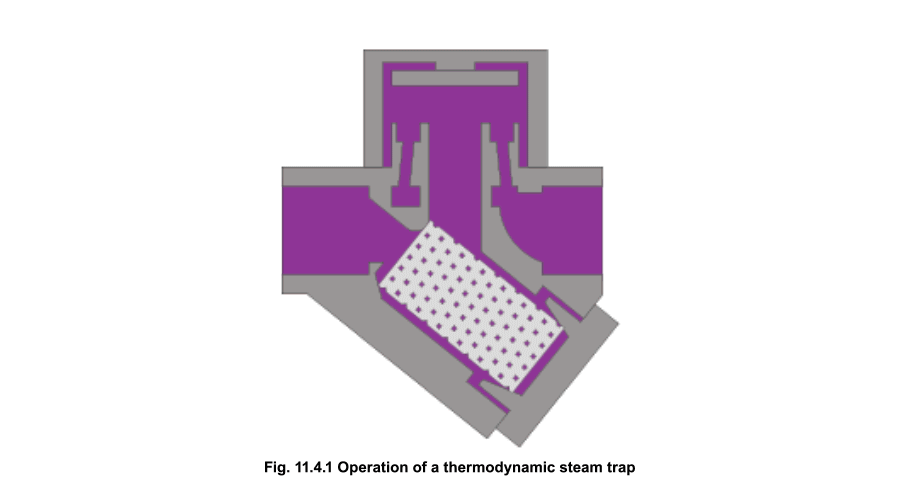

　　熱力式蒸汽疏水閥是一種極其堅固耐用、操作簡單的蒸汽疏水閥。如圖所示，疏水閥是靠閃蒸蒸汽通過疏水閥的動態作用而工作的。唯一的運動部件是控制室或蓋板內平面上方的圓盤。

　　啟動時，入口壓力升高閥瓣，冷卻冷凝水和空氣立即從內環和閥瓣下方排出，并通過三個外圍出口排出（僅顯示2個，i）.

　　通過入口通道進入閥瓣下方腔室的熱冷凝水壓力下降并釋放高速移動的閃蒸汽。這種高速在閥瓣下方形成一個低壓區域，將其拉向閥座。

　　與此同時，閃蒸壓力積聚在閥瓣上方的腔室中，迫使其向下壓在進入的冷凝水上，直到它位于內外環上。此時閃蒸蒸汽被困在上腔，圓盤上方的壓力等于從內圈施加到圓盤下側的壓力。然而，圓盤的頂部比底部承受更大的力，因為它有更大的表面積。

　　最后，隨著閃蒸氣冷凝，上腔室的截留壓力下降?，F(xiàn)在較高的冷凝水壓力導致圓盤上升，并且循環重復(iv)。

　　運行速度取決于蒸汽溫度和環境條件。大多數陷阱將保持關閉20到40秒。如果疏水閥打開太頻繁，可能是由于寒冷、潮濕和多風的地方。只需在疏水閥頂部安裝絕緣蓋，即可減慢開啟速度。

　　熱力式蒸汽疏水閥的優點

　　熱力式蒸汽疏水閥可以在其整個工作范圍內運行，無需任何調整或改變內部元件。

　　體積小，結構簡單，重量輕，冷凝能力大。

　　熱阱可用于高壓和過熱蒸汽，不受水錘或振動的影響。全不銹鋼結構對腐蝕性冷凝水具有很強的抵抗力。

　　熱阱不會被冰凍損壞。如果閥瓣安裝在垂直平面上并自由排放到大氣中，則不太可能凍結。但是，在此位置操作可能會導致光盤邊緣磨損。

　　由于圓盤是唯一的運動部件，因此無需從管道上拆下疏水閥即可輕松進行維護。

　　陷阱打開和關閉時發出的咔噠聲使陷阱測試變得非常簡單。

　　熱式蒸汽疏水閥的缺點

　　熱式蒸汽疏水閥在非常低的壓差下不能正常工作，因為通過閥瓣下側的流速不足以產生較低的壓力.它們可承受最小入口壓力（通常為0.25 bar g），但可承受80%入口壓力的最大背壓。

　　如果入口壓力緩慢增加，熱阱在啟動時會排出大量空氣。然而，壓力的快速增加會導致高速空氣以與蒸汽相同的方式關閉疏水閥，并會空氣疏水閥。在這種情況下，可以與疏水閥并聯安裝一個單獨的恒溫通風口?，F(xiàn)代熱蒸汽疏水閥可以有一個內置的防空氣組合圓盤，可防止空氣壓力在圓盤頂部積聚并允許空氣逸出。

　　疏水閥的排放可能會產生噪音，這可能會禁止在某些位置使用熱力學疏水閥，例如醫院病房或手術室。如果這是一個問題，它可以很容易地安裝一個擴散器，這大大降低了發射噪音。

　　注意不要使熱力學疏水閥尺寸過大，因為這會增加循環時間并導致磨損。電力引流應用通常只需要配備低容量版本，前提是適當考慮引流袋的正確放置。
