LVDT線性位移傳感器

　　"線性可變差動變壓器(LVDT)（也稱為線性可變位移變壓器，[1]線性可變位移傳感器，[2]或簡稱為差動變壓器[3]）是一種用于測量線性位移（位置）的電氣變壓器一種對應這種裝置，其用于測量旋轉位移被稱為旋轉可變差動變壓器（RVDT）。

　　什么是線性可變差分變壓器？

　　LVDT是一種機電傳感器，用于將機械運動轉換為可變電信號（電流或電壓），并用于位移測量。它們用作自動控制系統的執行器或測量技術中的機械運動傳感器。

　　LVDT是Linear Variable Differential Transformer的縮寫。LVDT線性位置傳感器可以測量從幾微米到幾厘米的位移，但也能夠測量高達±1米的位置。

　　簡而言之，LVDT傳感器提供與被測位移或運動相關的電壓或電流輸出量。LVDT傳感器容易受到外部電磁干擾。

　　線性位移傳感器需要三到四根連接線來提供電源和輸出信號。

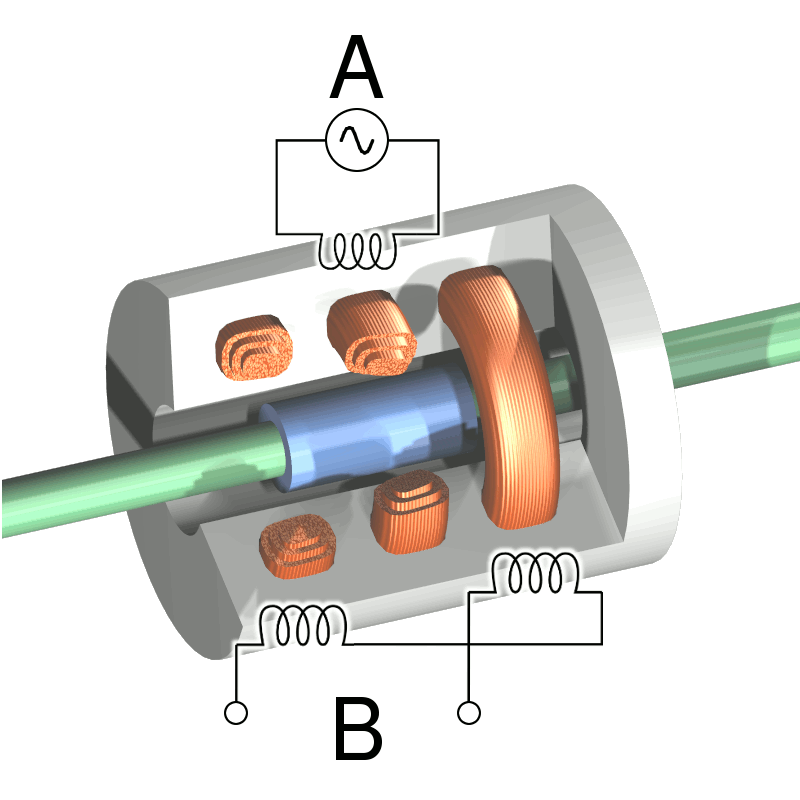

　　從物理上講，LVDT換能器結構是一個中空的金屬圓柱體，其中直徑較小的軸可以沿著圓柱體的長軸自由來回移動。軸或推桿的末端是導磁芯，當設備運行時，導磁芯必須位于圓柱體或線圈組件內。

　　在通常的實踐中，推桿物理連接到要確定位置的可移動物體（被測量），而線圈組件連接到固定參考點。被測量的移動使線圈組件內的鐵芯移動；這種運動是用電測量的。

　　甲位移傳感器（位移計）被利用的對象與參考位置之間測量的距離。除了距離范圍外，位移傳感器還可用于尺寸測量，以確定三個物體的尺寸之一：高度、厚度和寬度。根據應用、精度和應用環境選擇最合適的傳感器至關重要。

　　位移傳感器的測量可分為兩大類：使用光、磁場或聲波的非接觸式測量，或與物體直接接觸進行的接觸式測量。
