一、什么是RTD溫度傳感器？

　　RTD-或電阻溫度傳感器-包含根據溫度變化改變電阻值的電阻器的溫度傳感器。最受歡迎的RTD是Pt100。它們多年來一直被用于測量實驗室和工業過程的溫度，在準確性、重復性和穩定性方面享有盛譽。

　　大部分RTD元件由纏繞在陶瓷或玻璃核心上的細線組成。此元件通常非常脆弱，因此通常放置在有護套的探針內進行保護。RTD元件是純材料制造的，記錄了不同溫度下的電阻。溫度變化時，材料的阻力會引起可預測的變化。用來確定溫度的就是這種可預測的變化。

　　Pt100是最準確的溫度傳感器之一。它不僅提供了良好的準確度，還提供了出色的穩定性和重復性。大部分OMEGA標準Pt100都符合DIN-IEC B類。Pt100不受電氣噪音影響，因此適合工業環境中的溫度測量，特別是電動機、發電機和其他高壓設備周圍的溫度測量。

　　二、RTD溫度傳感器的特點：

　　1、電阻元件材質（鉑、鎳等）

　　2、溫度系數

　　3、標稱電阻

　　4、適用溫度范圍>

　　5、物理尺寸或尺寸限制

　　6、準確性

　　三、RTD溫度傳感器的類型是什么？

　　1、薄膜RTD

　　薄膜RTD元件是由陶瓷基板材料上非常薄的金屬(通常是白金)層制成的。金屬膜被激光切割或蝕刻，刻有提供指定電阻值的電路圖案。然后連接引線，在整個組件上涂上薄玻璃保護涂層。

　　這種類型的RTD被廣泛使用，具有堅固性、可靠性和低廉的成本。薄膜元件比其他類型的RTD更能抵抗沖擊或振動造成的損傷。平坦的外形允許靈活的設計，可在各種工業控制和儀表應用中使用。還提供了各種阻力、公差、尺寸和形狀選項。

　　2、繞線RTD

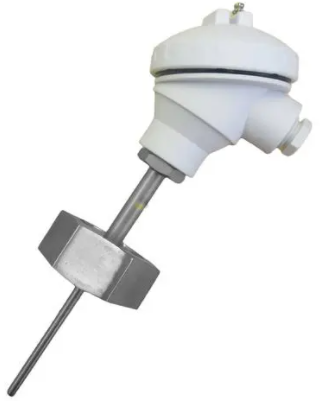

　　在繞線型RTD中，傳感元件由一小圈超細線（通常為鉑）組成。該線圈可以封裝在陶瓷或玻璃管（最常見的結構）內，或者導線可以纏繞在陶瓷或玻璃外殼材料的外部。線繞RTD傳感元件可以通過將其安裝在金屬管或護套內輕松制成pt100探頭。這可以保護它們免受周圍環境的影響并增加它們的耐用性。它們也可以安裝到定制外殼中。

　　繞線RTD（尤其是內線圈型）是最準確的RTD類型。帶有玻璃芯的那些可以很容易地浸入許多液體中，而帶有陶瓷芯的那些可以用來精確測量極高的溫度。然而，它們的制造成本高于薄膜類型，需要熟練的勞動力和先進的組裝設施。它們也往往對振動更敏感。
