當壓力施加到變送器上時，測量范圍（LRV和URV）的上下限值可以使用位于可選集成指示器板上的量程設置開關（按鈕）來更改（重新量程）和外部調零螺絲。此過程不需要使用通訊器。但是，積分指示器的刻度范圍和工程單位顯示設置的更改需要使用通信器。按照以下步驟更改LRV和URV設置。在本節中，我們將討論如何設置壓力變送器的量程

　　在本節中，我們討論的是yokagawa壓力變送器，對于不同的變送器，程序會略有不同。

　　示例-將LRV重新設置為0，將URV重新設置為3 MPa。

　　程序

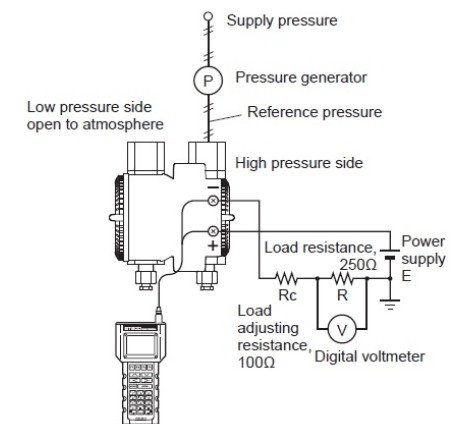

　　1)如圖所示連接變送器和設備并預熱至少五分鐘。

　　2)按下范圍設置按鈕。然后積分指示器顯示LRV.SET。

　　3)向變送器施加0 kPa（大氣壓力）的壓力。

　　4)沿所需方向轉動外部調零螺釘。積分指示器以%顯示輸出信號。

　　5)通過旋轉外部調零螺絲將輸出信號調整為0%(1 V DC)。這樣就完成了LRV設置。

　　6)按下范圍設置按鈕。然后積分指示器顯示URV.SET。

　　7)對變送器施加3 MPa的壓力。

　　8)沿所需方向轉動外部調零螺釘。積分指示器以%顯示輸出信號。

　　9)通過旋轉外部調零螺絲將輸出信號調整為100%(5 V DC)。這樣就完成了URV設置。

　　10)按下范圍設置按鈕。然后變送器切換回正常操作模式，測量范圍為0到3 MPa。
