描述：我有一個我正在設計的基本比較器電路。我希望其中一個參考電壓是可調的，所以使用微調電位器。我的Vcc是12V，所以假設一個1/4瓦的鍋，1k似乎是我應該去的最低點。（12*12/1000=0.144瓦耗散）我現在選擇了10k，但我不知道為什么我選擇了這個值。這是一個共同的價值，似乎很好。選擇這樣的值時，最佳做法是什么？最低噪音的最低可能值是什么？

　回答：通常，您希望調整以適應最壞情況的可變性，而不是太多。換句話說，如果您將參考設置的所有最壞情況容差相加，并且它可能與標稱3V設置相差+/-100mV，則您可能允許從2.85調整到3.15V。由于電位器元件電阻通常具有糟糕的容差，您更愿意將其連接到剛性電壓或?qū)⒃c精密電阻器并聯。

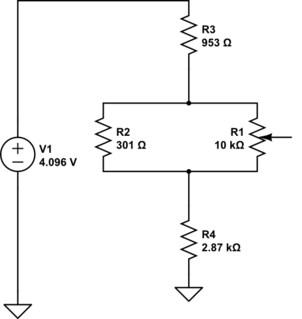

　在我的假設情況下，假設我有一個4.096V精密基準，我可能使用一個10K電位器并將其與301歐姆并聯，因此分壓器電流標稱值為1mA。然后分隔線看起來像這樣：

　隨著抽頭移動，R1抽頭的源電阻變化+/-1250歐姆。這在很多情況下都不是問題，但您應該意識到這一點。

　通用規則-

　1.一個微調器還可以數字化

　2.盡可能避免將電位計用作變阻器，盡量減少通過雨刷器的電流。如果您必須使用電位器作為可變電阻器，請將元件未使用的一端連接到雨刷。由于接觸電阻的變化，避免使用<100 ohm的金屬陶瓷罐作為變阻器。

　3.使用中電阻罐是可能的，特別是如果你需要一個繞線罐。通常2K到50K是最佳的。

　4.如果您的調整是交互式的，請?jiān)O(shè)計您的電路，以便至少有一個電位器在名義上是獨立的。值得格外小心，甚至需要一些額外的部件來最小化迭代。

　5.使鍋的旋轉有意義，通常順時針應該增加技術人員正在觀察的內容。
