電渦流傳感器的工作原理現象特征

根據法拉第電磁感應原理，塊狀金屬導體置于變化的磁場中或在磁場中作切割磁力線運動時，導體內將產生呈渦旋狀的感應電流，此電流叫電渦流，這種現象稱為電渦流效應。

根據電渦流效應制成的傳感器稱為電渦流式傳感器。按照電渦流在導體丙的貫穿情況，此傳感器可分為高頻反射式和低頻透射式兩類，但從基本工作原理上來說仍是相似的。電渦流式傳感器最大的特表面速度、應力楊等號連終測極連是有體積小、靈敏度高、頻率響應寬等特點，應用極其廣泛。

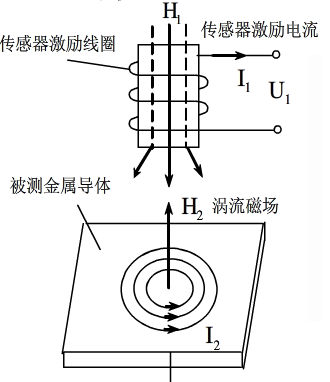

電渦流傳感器的工作原理

線圈阻抗的變化完全取決于被測金屬導體的電渦流效應。而電渦流效應既與被測體的電阻率p、磁導率以及幾何形狀有關，又與線圈幾何參數、線圈中激磁電流頻率ω有關，還與線圈與導體間的距離x有關。因此，傳感器線圈受電渦流影響時的等效阻抗Z的函數關系式為Z=F(p、u，R，x)

如果保持上式中其他參數不變,而只改變其中個參數,傳感器線圈阻抗Z就僅僅是這個參數的單值函數。通過與傳感器配用的測量電路測出阻抗Z的變化量,即可實現對該參數的測量。
