在伺服應用中，一種使用反饋設備來控制線性或旋轉系統的扭矩、位置或速度的應用負載慣量與電機慣量之比是系統性能的關鍵因素。低慣量比使電機能夠更準確地控制負載，避免過沖和振蕩，提高系統響應能力。如果負載的實際慣量無法改變，則在系統中增加齒輪箱可以減少負載慣量反射回電機（本質上使電機出現運動的慣量更?。?。

　　行星齒輪箱通過齒輪比的平方來降低反射負載慣量（電機看到的慣量），因此增加行星齒輪箱可以顯著提高系統的慣量比。行星齒輪箱還將從電機到負載的扭矩乘以與齒輪比成正比的量，同時將所需的電機速度降低相同的量。在某些應用中，這意味著可以使用更小的電機，并且電機可以以更高、更高效的速度運行。

　　J L=反映到電機的負載慣量

　　J M=電機慣量

　　J D=驅動慣性（螺桿、皮帶和滑輪或執行器）

　　J E=外部（移動）質量的慣性

　　J C=聯軸器慣量

　　J G=齒輪箱慣量

　　i=傳動比

　　但是任何齒輪箱都可以降低負載慣量、倍增扭矩、降低速度，那么為什么很多伺服應用都使用行星齒輪箱呢？因?yàn)樾行驱X輪箱比其他齒輪類型具有更高的剛性、更小的背隙、更高的效率和更低的噪音。

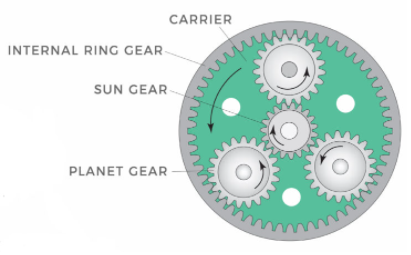

　　行星齒輪箱使用三種齒輪來傳遞扭矩：行星齒輪、太陽齒輪和齒圈。連接的電機驅動齒輪組件中心的太陽齒輪。許多行星齒輪與太陽輪和齒圈嚙合，后者靜止不動并固定在齒輪箱殼體中。當太陽輪旋轉時，它帶動行星齒輪繞各自的軸旋轉并繞太陽輪公轉。行星齒輪的位置由齒輪架設定，齒輪架也包含輸出軸。

　　在這種布置中，負載在多個齒輪齒之間分擔，這使行星設計具有高剛度并有助于減少齒隙-在某些設計中低至1到2弧分。對于需要頻繁啟停循環或改變旋轉方向的應用，高剛度也很重要。

　　行星式設計緊湊，并在小型整體包裝中提供高減速比。這種緊湊的設計也意味著它們具有低慣量，這在伺服應用中特別有利，因?yàn)辇X輪箱慣量直接增加了電機必須平衡的負載慣量。雖然行星齒輪箱的設計與其他齒輪箱一樣，可以用油脂或油潤滑，但大多數是由制造商用油脂潤滑，在齒輪箱的使用壽命期間不需要再潤滑或維護。

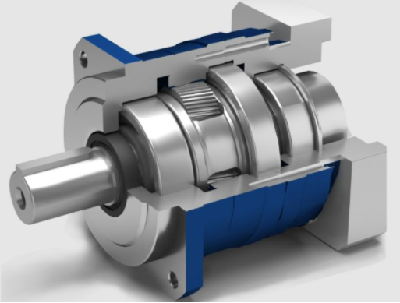

　　單級行星齒輪箱（如上所述）通?？梢蕴峁┑椭?:1或高達10:1的減速比。多級齒輪箱通過串聯排列兩顆或三顆行星恒星來提供更高的傳動比。為此，外齒圈的長度增加，第一級行星齒輪架驅動下級行星齒輪。因?yàn)樗鼈兪谴?lián)的，所以每級的減少量相乘，得到最終的輸出量減少量。例如，包含5:1和3:1級的多級變速箱將具有15:1的輸出比。多級設計提供了比標準單級設計更好的扭矩尺寸比，但以犧牲效率為代價。

　　行星齒輪箱可以使用正齒輪或斜齒輪。正齒輪提供更高的扭矩額定值，但斜齒輪具有更高的接觸比（在任何給定時間嚙合的齒數）。這種更高的接觸比允許螺旋設計以更低的噪音、更高的剛度和更小的背隙運行，使螺旋行星齒輪箱成為伺服應用的首選。

　　總結評論：

　　1.行星是好的，但如果不需要?jiǎng)偠群偷捅诚?，它們可能很貴。這些是當今大多數新應用，因?yàn)闅鈩?dòng)、皮帶和線軸設計正在轉換為電力驅動。

　　2.非行星產品通常更便宜、更安靜。

　　3.非行星齒輪箱有多種選擇，以降低系統成本。例如，帶鍵或不帶鍵（取決于強度和旋轉方向）的空心輸出軸無需安裝皮帶或支腳，無需設計L形支架。

　　4.正齒輪并不比斜齒輪強，因?yàn)楣灿谬X數會使斜齒輪上的接觸應力更小，承載能力更高。

　　以上就是關于行星齒輪箱的簡單內容介紹，更多行星齒輪箱詳情，可以在線咨詢博揚智能客服，或者撥打網頁最下方的聯系電話，我們將竭誠為您服務。博揚智能15年合作銷售德國倍加福傳感器和日本藤倉氣缸等國際自動化品牌產品，在新能源和醫療設備等機械制造行業積累了豐富的應用經驗。
