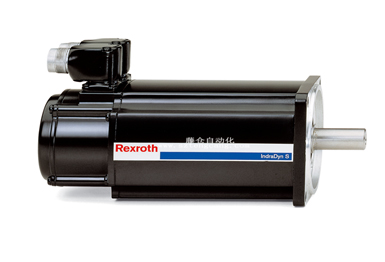

伺服電機可用于精確旋轉物體（例如電氣設備，例如機械臂）。伺服電機由帶有負反饋機制的直流電機組成，用于錯誤檢測。這能夠精確控制角速度和電機的位置。使用電機。它是一個閉環系統，其中軸的運動和終端位置由負反饋控制。它不像傳統的交流/直流電機那樣用于連續旋轉。它的旋轉角度從0到180。

　　伺服電機的工作原理：

　　它由直流電機、齒輪箱和控制回路組成。PWM信號用于控制施加在控制信號引腳上的伺服電機。伺服控制回路包含一個比較器，用于比較控制信號(PWM)并為來自電位計的誤差信號生成參考。然后信號被放大并發送到直流電機。直流電機的軸通過齒輪與電位器（旋鈕）的軸相連。因此，旋轉的直流電機使電位器旋轉，從而改變提供給比較器的電位器參考信號。軸位置將匹配電位器信號和控制信號強度，從而產生零誤差信號輸出。因此，旋轉一直持續到比較器輸出誤差信號變?yōu)榱悴⑶抑绷麟姍C停止。

　　伺服電路結構：

　　伺服由電機（直流或交流）、電位器、齒輪和控制電路組成。首先，通常會使用一組齒輪來降低速度并增加電機扭矩。說到伺服電機軸的起始位置。電位器旋鈕的位置使得電位器的輸出端不會產生電信號?，F(xiàn)在將電信號發送到故障檢測放大器的另一個輸入端?，F(xiàn)在，兩個信號之間的差異，一個來自電位器，另一個來自其他來源，在反饋機制中進行處理，輸出作為誤差信號提供。

　　誤差信號作為電機的輸入，電機開始轉動。電機的軸與電位器相連，當電機旋轉時，電位器產生信號。所以當電位器的角位置發生變化時，其輸出的反饋信號也會發生變化。一段時間后，電位器區域的位置會在電位器輸出與提供的外部信號對應的位置。在這種狀態下，放大器不會向電機輸入端輸出信號，因為施加的外部信號與電位器產生的信號沒有區別，在這種情況下電機停止旋轉。

　　如何控制伺服電機？

　　所有電機都有三根線，其中兩根用于供電（正負極），一根用于MCU發送的信號。伺服電機由控制電纜提供的PWM（帶調制的脈沖）控制。有最小脈沖、最大脈沖和重復率。伺服電機可以從中立位置向任意方向旋轉90度。伺服電機期望每20毫秒看到一個脈沖，脈沖的長度決定了電機旋轉了多少。例如1.5ms的脈沖使電機旋轉到90位置，好像脈沖短于1.5ms軸移動到0，如果長于1.5ms則舵機轉180。

　　伺服電機根據PWM（脈寬調制）原理工作，即。H.其旋轉角度由施加于其控制引腳的脈沖持續時間控制?；旧希欧姍C由一個由可變電阻器（電位器）和一些齒輪控制的直流電機組成。直流電機的高速動力通過齒輪轉化為扭矩。眾所周知，WORK=FORCE X DISTANCE。對于直流電機，力更小，距離（速度）更大，而對于伺服電機，力更大，距離更小。電位器與伺服輸出軸相連，計算角度并在所需角度停止直流電機。

　　伺服電機可以從0度旋轉到180度，但最多可以旋轉210度，這取決于制造商。可以通過向其控制引腳施加適當寬度的電脈沖來控制旋轉程度。每20毫秒。1 ms（1 ms）寬脈沖可以旋轉舵機0度，1.5 ms可以旋轉90度（中性），2 ms脈沖可以旋轉180度。伺服電機直接在其5V電源軌上工作，但通常您需要注意電機將消耗的電流量。如果您計劃使用兩個以上的伺服電機，則需要設計一個合適的伺服屏蔽罩。
