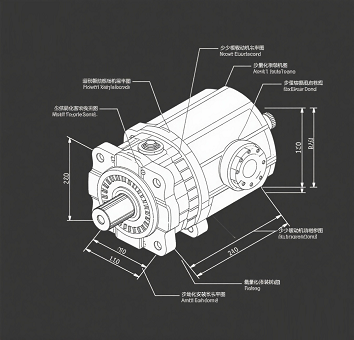

鋁合金蝸輪蝸桿減速機的輕量化安裝支架設計需兼顧強度、剛性與減重目標。通過優化材料選擇、拓?fù)鋬?yōu)化、合理的壁厚與加勁肋、以及連接方式的輕量化設計,可在保持對中精度與振動抑制的前提下降低重量,提高安裝靈活性與運輸效率。

為滿足鋁合金蝸輪蝸桿減速機對安裝支架輕量化需求,同時保證其穩定性與功能性,特推出以下設計方案。
1.材料選擇
(1)高強度鋁合金:優先選用高強度鋁合金材料,如6061-T6。其密度約為鋼材的三分之一,強度卻能滿足支架基本承載要求,有效實現輕量化。且鋁合金耐腐蝕性好,減少維護成本。
(2)碳纖維增強復合材料:對于關鍵受力部位,可局部使用碳纖維增強復合材料。它比強度高,即強度與密度比值大,能在減輕重量同時,顯著提高支架的承載能力與剛性。
2.結構優化
(1)拓?fù)鋬?yōu)化設計:運用計算機輔助設計軟件進行拓?fù)鋬?yōu)化。根據減速機的安裝尺寸、受力方向和大小,分析支架內部材料分布,去除非關鍵部位材料,保留并強化主要傳力路徑,使結構更合理、重量更輕。例如,在不影響強度前提下,將支架內部設計成多孔或桁架結構。
(2)一體化設計:盡可能采用一體化設計理念,減少零部件數量與連接點。比如,將原本多個部件拼接的支架設計為一個整體鑄造成型,降低因連接帶來的額外重量,同時提高結構整體性與穩定性。
3.形狀設計
(1)流線型設計:整體采用流線型設計,不僅能減少空氣阻力(在有通風散熱需求場景下),還能使支架外觀更簡潔美觀。此外,流線型設計可在一定程度上分散應力,提高支架強度。
(2)合理減重槽與倒角:在不影響結構強度處開設減重槽,減輕重量。對支架邊緣和轉角處設計合適倒角,避免應力集中,提升支架可靠性。
4.強度與穩定性校核
(1)有限元分析:利用有限元分析軟件對設計好的輕量化安裝支架進行模擬分析。加載實際工況下的各種載荷,如重力、扭矩、振動等,計算支架的應力、應變分布以及位移情況,確保在各種工況下,支架都能滿足強度與穩定性要求。
(2)試驗驗證:制作支架原型,進行實際加載試驗,驗證有限元分析結果。通過試驗進一步優化設計,確保支架在輕量化同時,能安全可靠地安裝鋁合金蝸輪蝸桿減速機。
